pcb打样内层线路设计规则介绍
发布日期:2019-06-04 18:17    浏览次数:     作者:admin

  埋孔,顾名思义埋在板层中间不见天日的,仅作为导通用的。盲孔,一头露在外面一头躲在里面的,通常也只作为导通用的。

  而激光(镭射)钻孔,穿透厚度小于等于4.5mil,而是打出来的是圆台孔。所以别想用激光钻孔(镭射)工艺来打通PAD,Via勉强用用就不错了。所以放置PAD时千万注意,别忘了0.25mm限制。

  内层线路设计规则:

  (1)焊环(Ring环):PTH孔的焊环必须比钻孔单边大8mil,也就是直径必需比钻孔大16mil.Via孔的焊环必须比钻孔单边大8mil,直径必需比钻孔大16mil.(2)线宽、线距必须大于等于4mil。

  (3)内层的蚀刻字线宽大于等于10mil。

  (4)NPTH孔与铜的距离大于等于20mil。

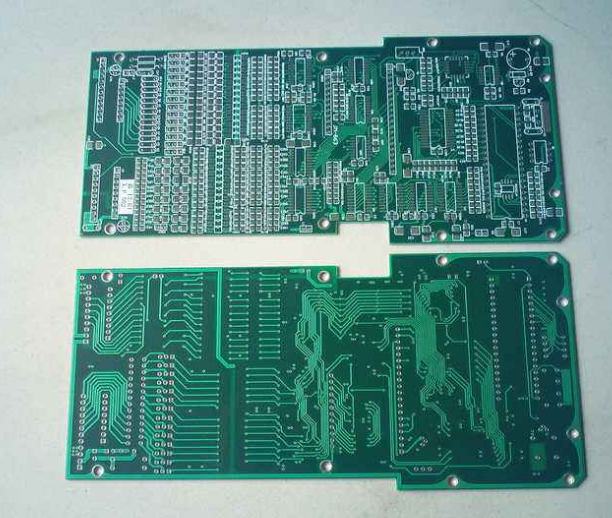

pcb打样

  (5)锣板(铣刀)成型的板子,铜离成型线的距离大于等于30mil(一般40mil)。

  (6)内层无焊环的PTH钻孔到铜箔的距离保持在至少10mil(四层板),六层板至少11mil。

  (7)线宽小于等于6mil线,且焊盘中有钻孔时,线与焊盘之间必须加泪滴。

  (8)两个大铜面之间的隔离区域为12mil以上。

  (9)散热PAD(梅花焊盘),钻孔边缘到内圆的距离大于等于8mil(即Ring环),内圆到外圆的距离大于等于8mil,开口宽度大于等于8mil.一般有四个开口,至少要保证二个开口以上。
