线路板打样压缩制造中的难点介绍
发布日期:2019-05-30 09:11    浏览次数:     作者:admin

  一个FPC线路板从设计出来到批量生产需要经过哪些环节,FPC批量生产和打样的区别到底是啥?

  通常FPC工程师会按照客户的不同规格需求绘制FPC线路板结构图板,主要结构层数可分为单面、双面、以及多层线路板。

  内部电路制作的难点

  多层电路板采用高TG、高速、高频、厚铜、薄介质层等特殊材料,对内部电路制作和图形尺寸控制提出了很高的要求。例如,阻抗信号传输的完整性增加了内部电路制造的难度。

  宽度和线间距小,开路和短路增加,短路增加,合格率低;细线信号层多,内层AOI泄漏检测概率增加;

  内芯板薄,易起皱,曝光不良,蚀刻机时易卷曲;高层plate多为系统板,单位尺寸较大,且产品报废成本较高。

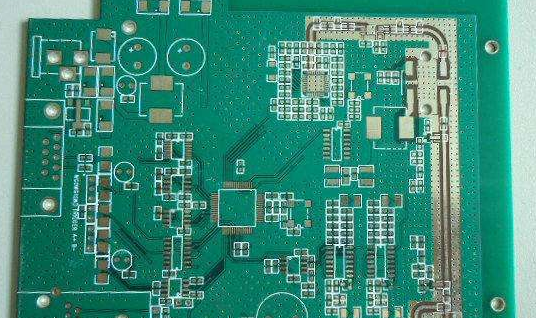

线路板打样

  压缩制造中的难点

  许多内芯板和半固化板是叠加的,在冲压生产中容易出现滑板、分层、树脂空隙和气泡残留等缺陷。

  在层合结构的设计中,应充分考虑材料的耐热性、耐压性、含胶量和介电厚度,制定合理的多层电路板材料压制方案。

  由于层数多,膨胀收缩控制和尺寸系数补偿不能保持一致性,薄层间绝缘层容易导致层间可靠性试验失败。

  钻孔制作难点

  采用高TG、高速、高频、厚铜类特殊板材,增加了钻孔粗糙度、钻孔毛刺和去钻污的难度。

  层数多,累计总铜厚和板厚,钻孔易断刀;密集BGA多,窄孔壁间距导致的CAF失效问题;因板厚容易导致斜钻问题。
