　　PCB中盲孔和埋孔是怎么产生的?

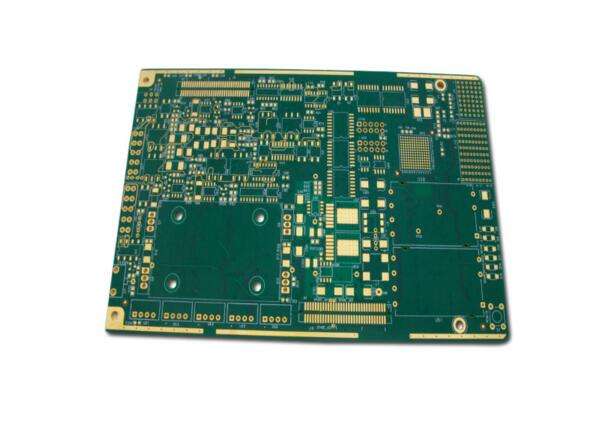

　　通孔可以把各个层一次压合,再钻孔,电镀就行了.

　　盲孔和埋孔就需要特殊工艺了,有好几种:机械深度钻孔法;顺序层压法;HDI增层法.

　　以顺序层压法举例:

　　例如2层和3层之间有埋孔,先把刻蚀好的2层和3层压合在一起,然后钻孔电镀,再和1层,4层压合,就做成了埋孔.

　　例如1层和2层之间有盲孔,先把刻蚀好的1层和2层压合在一起,然后钻孔电镀,再和3层,4层压合,就做成了盲孔.

　　尽量避免交叠埋盲孔设计.如果需要交叠埋盲孔设计就需要HDI增层法,以激光钻孔的方法，一层一层增加.

　　通孔可以把各个层一次压合,再钻孔,电镀就行了.

　　盲孔和埋孔就需要特殊工艺了,有好几种:机械深度钻孔法;顺序层压法;HDI增层法.

　　以顺序层压法举例:

　　例如2层和3层之间有埋孔,先把刻蚀好的2层和3层压合在一起,然后钻孔电镀,再和1层,4层压合,就做成了埋孔.

　　例如1层和2层之间有盲孔,先把刻蚀好的1层和2层压合在一起,然后钻孔电镀,再和3层,4层压合,就做成了盲孔.

　　尽量避免交叠埋盲孔设计.如果需要交叠埋盲孔设计就需要HDI增层法,以激光钻孔的方法，一层一层增加.
