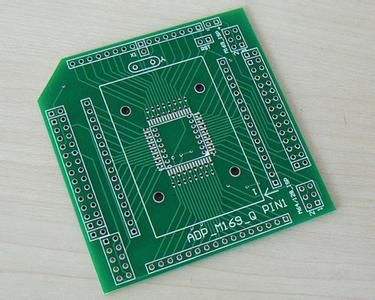

　　电路板PCB依材质可分几种?

　　主流的PCB材质分类主要有以下几种：使用FR-4(玻纤布基)、CEM-1/3(玻纤和纸的复合基板)、FR-1(纸基覆铜板)、金属基覆铜板(主要是铝基，少数是铁基)以上为目前比较常见的材质类型，一般统称为刚性PCB。

　　前三种普遍适合应用于高性能电子绝缘要求的产品，如FPC补强板，PCB钻孔垫板，玻纤介子，电位器碳膜印刷玻璃纤维板，精密游星齿轮(晶片研磨)，精密测试板材，电气(电器)设备绝缘撑条隔板，绝缘垫板，变压器绝缘板，电机绝缘件，研磨齿轮，电子开关绝缘板等。

　　而金属基覆铜板是电子工业的基础材料，主要用于加工制造印制电路板(PCB)，广泛用在电视机、收音机、电脑、计算机、移动通讯等电子产品。

　　大致：功能的定位--原理图设计论证----软件绘制原理图并修改----转换 成PCB----布局及审核---布线----仿真---审核-----制板

　　PCB板放置覆铜区注意什么

　　将设计规则里的安全间距暂时改为0.5-1mm 并清除错误标记，选Place-Polygon Plane 在各布线层放置地线网络的覆铜(尽量用八角形，而不是用圆弧来包裹焊盘).

　　设置完成后，再按OK 扭，画出需覆铜区域的边框，最后一条边可不画，直接按鼠标右键就可开始覆铜。

　　它缺省认为你的起点和终点之间始终用一条直线相连，电路频率较高时可选Grid Size 比Track Width 大，覆出网格线。

　　相应放置其余几个布线层的覆铜，观察某一层上较大面积没有覆铜的地方，在其它层有覆铜处放一个过孔，双击覆铜区域内任一点并选择一个覆铜后，直接点OK，再点Yes 便可更新这个覆铜。

　　几个覆铜多次反复几次直到每个覆铜层都较满为止。将设计规则里的安全间距改回原值。
