　　PCB打样的英文全称Printed CircuitBoard Proofing

　　PCB的中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

　　PCB打样的注意事项

　　1、选择打样数量时需谨慎，以有效控制成本。

　　2、特别确认器件封装，避免因封装错误导致打样失败。

　　3、进行全面的电气检查，提升PCB板的电气性能。

　　4、做好信号完整性布局，降低噪声提升PCB稳定性。

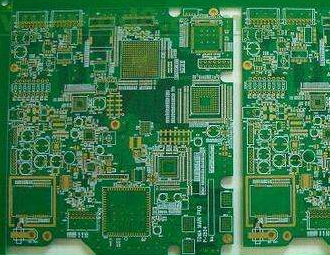

　　PCB打样

　　PCB打样就是指印制电路板在批量生产前的试产，主要应用为电子工程师在设计好电路，并完成PCB之后，向工厂进行小批量试产的过程，即为PCB打样。

　　而PCB打样的生产数量一般没有具体界线，一般是工程师在产品设计未完成确认和测试之前，都称之为PCB打样。

　　PCB制板和打样的区别?

　　1、打样分两种方式：正规PCB工厂与专业样板公司。你的情况最好找打样公司更适合一些，他们是以打样收费来生存的，肯定会接受你只做两件的要求。

　　2、在质量保证方面，肯定是正规工厂要比样板公司做得更好，样板公司是一锤子买卖样板送出就收钱，飞针测试都不用做，质量不过关你得再打一次再出一次钱;正规工厂一般都会做飞针测试，从材料到工艺都细致小心专业，所以质量上往往一次就成功。

　　3、正规工厂打样的目的是为了有批量订单，所以当然希望返单;打样公司本身就只做样板或小批量，你有大单给他他也做不了。
