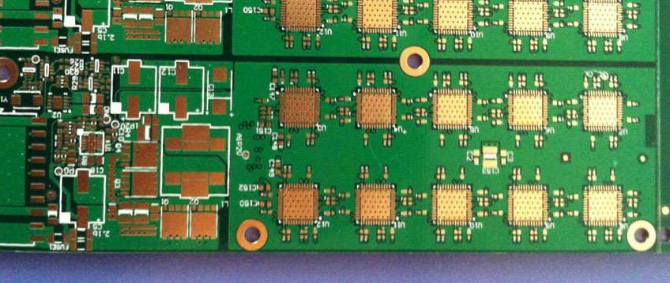

　　目前的电路板，主要由以下组成

　　线路与图面(Pattern)：线路是做为原件之间导通的工具，在设计上会另外设计大铜面作为接地及电源层。线路与图面是同时做出的。

　　介电层(Dielectric)：用来保持线路及各层之间的绝缘性，俗称为基材。

　　孔(Through hole / via)：导通孔可使两层次以上的线路彼此导通，较大的导通孔则做为零件插件用，另外有非导通孔(nPTH)通常用来作为表面贴装定位，组装时固定螺丝用。

　　防焊油墨(Solder resistant /Solder Mask) ：并非全部的铜面都要吃锡上零件，因此非吃锡的区域，会印一层隔绝铜面吃锡的物质(通常为环氧树脂)，避免非吃锡的线路间短路。

　　根据不同的工艺，分为绿油、红油、蓝油。

　　丝印(Legend /Marking/Silk screen)：此为非必要之构成，主要的功能是在电路板上标注各零件的名称、位置框，方便组装后维修及辨识用。

　　表面处理(Surface Finish)：由于铜面在一般环境中，很容易氧化，导致无法上锡(焊锡性不良)，因此会在要吃锡的铜面上进行保护。

　　保护的方式有喷锡(HASL)，化金(ENIG)，化银(Immersion Silver)，化锡(Immersion Tin)，有机保焊剂(OSP)，方法各有优缺点，统称为表面处理。

　　pcb多层板的优势都有哪些

　　多层板与单面板、双面板最大的不同就是增加了内部电源层(保持内电层)和接地层，电源和地线网络主要在电源层上布线。

　　但是，多层板布线主要还是以顶层和底层为主，以中间布线层为辅。因此，多层板的设计与双面板的设计方法基本相同，其关键在于如何优化内电层的布线，使电路板的布线更合理，电磁兼容性更好。
