PCB打样设计中焊盘重叠了怎么办?
发布日期:2019-01-25 17:00    浏览次数:     作者:admin

  一、焊盘的重叠

  1、衬垫的重叠(表面衬垫除外)是指孔的重叠。在钻进过程中,钻头在一个地方重复钻进会发生断裂,造成孔的损坏。

  2、多层板上有两个孔重叠,一个孔为隔离盘,另一个孔为连接盘(花垫)。这将使负片呈现为隔离盘,导致报废。

  二、滥用图形层

  1、一些图形层已经建立了一些无用的连接,但是四层板设计了五层以上的线条,这导致了误解。

  2、设计时很容易画图。以PROTEL软件为例,用板层在各层画线,用板层画线。这样,在绘制数据时,电路会因为没有选择板层而断开,连接会丢失,或者由于选择板层的标记线而导致短路。因此,在设计时,图形层将保持完整和清晰。

  3、与传统设计相反,如底层构件表面设计、顶层焊接表面设计,造成不便。

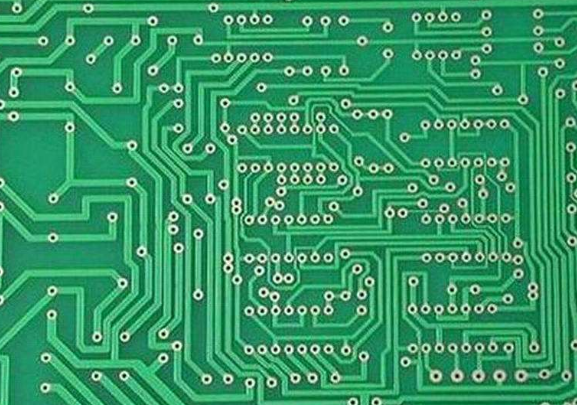

线路板打样

  三、字符的乱放

  1、字符盖焊盘SMD焊片,给印制板的通断测试及元件的焊接带来不便。

  2、字符设计的太小,造成丝网印刷的困难,太大会使字符相互重叠,难以分辨。

  四、单面焊盘孔径的设置

  1、单面焊盘一般不钻孔,若钻孔需标注,其孔径应设计为零。如果设计了数值,这样在产生钻孔数据时,此位置就出现了孔的坐标,而出现问题。

  2、单面焊盘如钻孔应特殊标注。

  本文由线路板打样整理,此文不代表本站观点。
