多层pcb线路板设计中接地方式介绍
发布日期:2019-01-23 16:53    浏览次数:     作者:admin

  根据经验法则,在高密度、高频率的情况下,通常采用四层板,在电磁兼容性方面比两层板高20分贝。在四层板的情况下,可以使用一个完整的接地平面和一个完整的电源平面。

  在这种情况下,只有几条电路的接地线与接地平面相连,并对工作噪声进行了专门的处理。

  有许多方法可以将不同电路的接地线连接到接地平面,包括:

  多层pcb线路板厂家的单点多点接地方式

  (1)单点接地:所有电路的接地线均与接地平面的同一点相连,分为串联单点接地和并联单点接地。

  (2)多点接地:所有电路的接地线都靠近地面,接地线很短,适合高频接地。

  (3)混合接地:单点接地和多点接地一起使用。

  在低频、低功耗和同一供电层之间,单点接地是最合适的,通常用于模拟电路。在这里,星形连接通常用于减少可能的串联阻抗的影响。

  高频数字电路需要并联接地,可通过接地孔简单地处理。一般情况下,各模块综合采用两种接地方式,采用混合接地方式完成接地线与接地平面的连接。

  多层pcb线路板厂家的混合接地方式

  如果不选择使用整个平面的作为公共的地线,比如模块本身有两个地线的时候,就需要进行对地平面进行分割,这往往与电源平面有相互作用。注意以下的几点原则:

  (1) 将各个平面对齐处理,避免无关的电源平面和地平面之间的重叠,否则将导致所有的地平面分割失效,彼此之间产生干扰;

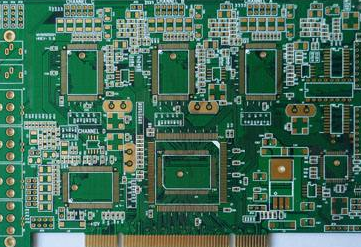

多层pcb线路板厂家

  (2) 在高频的情况下,层间通过电路板寄生电容会产生耦合;

  (3) 在地平面之间(如数字地平面和模拟地平面)的信号线使用地桥进行连接,并且通过就近的通孔配置最近的返回路径。

  (4) 避免在隔离的地平面附近走时钟线等高频走线,引起不必要的辐射。

  (5) 信号线与其回路构成的环面积尽可能小,也被称为环路最小规则;环面积越小,对外的辐射越少,接收外界的干扰也越小。在地平面分割和信号走线时,要考虑到地平面与重要信号走线的分布,防止由于地平面开槽等带来的问题。

  地之间的连接方法,参考武晔卿的文章的一些做法,这里进行一些整理。

  ① 地间电路板普通走线连接:使用这种方法可以保证在中两个地线之间可靠的低阻抗导通,但仅限于中低频信号电路地之间的接法。

  ② 地间大电阻连接:大电阻的特点是一旦电阻两端出现压差,就会产生很弱的导通电流,把地线上电荷泄放掉之后,最终实现两端的压差为零。

  ③ 地间电容连接:电容的特性是直流截止和交流导通,应用于浮地系统中。

  ④ 地间磁珠连接:磁珠等同于一个随频率变化的电阻,它表现的是电阻特性。应用于快速小电流波动的弱信号的地与地之间。

  ⑤ 地间电感连接:电感具有抑制电路状态变化的特性,可以削峰填谷,通常应用于两个有较大电流波动的地与地之间。

  ⑥ 地间小电阻连接:小电阻增加了一个阻尼,阻碍地电流快速变化的过冲;在电流变化时候,使冲击电流上升沿变缓。
