pcb打样中常见错误
1)加载网络时找不到节点:
a.原理图中的组件封装在PCB库中没有的包中。
b.原理图中的元件封装在PCB库中,名称不一致。
c.原理图中的元件在印刷电路板库中用不一致的管脚编号封装。例如,三极管:sch中的管脚编号是e、b、c,而pcb是1、2、3。
2)打印时,总是无法在单张纸上打印:
a.pcb打样库不是在源站创建的;
b.组件已移动和旋转多次。PCB板边界外有隐藏字符。选择以显示所有隐藏字符,缩小PCB,然后将字符移动到边界。
3)DRC报告网络分为几个部分:
表示网络未连接。查看报告文件并使用连接的铜缆找到它。
如果设计比较复杂,尽量不要使用自动布线。

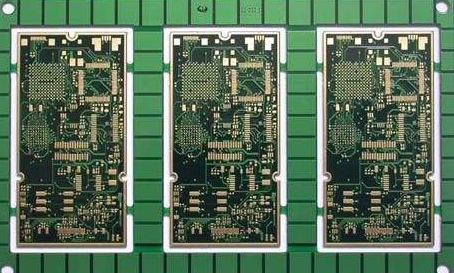

pcb打样制造过程中常见错误
1)焊盘重叠:
a.造成重孔,在钻孔时因为在一处多次钻孔导致断钻及孔的损伤。
b.多层板中,在同一位置既有连接盘,又有隔离盘,板子做出表现为 • 隔离,连接错误。
2)图形层使用不规范:
a.违反常规设计,如元件面设计在Bottom层,焊接面设计在TOP层, 使人造成误解。
b.在各层上有很多设计垃圾,如断线,无用的边框,标注等。
3)字符不合理:
a.字符覆盖SMD焊片,给PCB通断检测及元件焊接带来不便。
b.字符太小,造成丝网印刷困难,太大会使字符相互重叠,难以分辨,字体一般>40mil。
