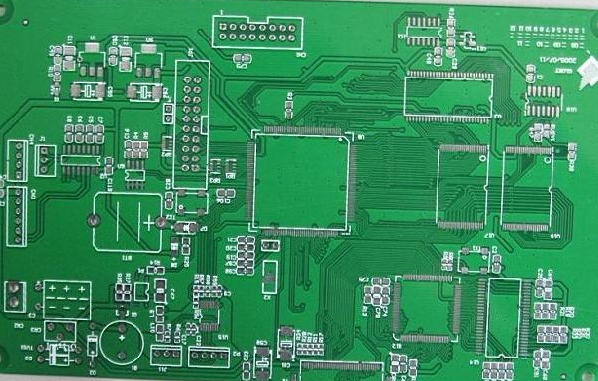

　　双面板抄板方法：

　　1、扫描电路板的上表面和下表面，并保存两个BMP图片。

　　2、打开Quickpcb2005，单击“文件”、“打开基础地图”，然后打开扫描图片。使用PAGEUP放大屏幕，查看垫子，根据PP放置垫子，根据PT线查看线……就像孩子的草图一样，在这个软件中，“保存”点生成一个B2P文件。

　　3、单击“文档”和“打开底部地图”以打开另一层扫描的彩色地图。

　　4、单击“文档”和“打开”打开之前保存的B2P文件。我们可以看到新的复制板重叠在这张图片上-相同的PCB板，孔在同一个地方，但布线连接是不同的。所以我们按“选项”-层设置，在这里我们关闭显示顶层的行和屏幕打印，只留下多层孔。

　　5、顶孔与底孔在图片中的位置相同。现在我们可以像小时候一样画出底线了。然后“保存”-然后B2P文件具有顶部和底部的两层信息。

　　6、点“文件”和“输出到PCB文件”，可以得到一个带有两层数据的PCB文件，可以重建或重新制作原理图或直接发送到PCB制版厂进行生产。

　　多层板抄板方法：

　　其实四层板抄板就是重复抄两个双面板，六层就是重复抄三个双面板……，多层之所以让人望而生畏，是因为我们无法看到其内部的走线。一块精密的多层板，我们怎样看到其内层乾坤呢?——分层。

　　现在分层的办法有很多，有药水腐蚀、刀具剥离等，但很容易把层分过头，丢失资料。经验告诉我们，砂纸打磨是最准确的。

　　当我们抄完PCB的顶底层后，一般都是用砂纸打磨的办法，磨掉表层显示内层;砂纸就是五金店出售的普通砂纸，一般平铺PCB，然后按住砂纸，在PCB上均匀磨擦(如果板子很小，也可以平铺砂纸，用一根手指按住PCB在砂纸上磨擦)。要点是要铺平，这样才能磨得均匀。

　　丝印与绿油一般一擦就掉，铜线与铜皮就要好好擦几下。一般来说，蓝牙板几分钟就能擦好，内存条大概要十几分钟;当然力气大，花的时间会少一点;力气小花的时间就会多一点。

　　磨板是目前分层用得最普遍的方案，也是最经济的了。咱们可以找块废弃的PCB试一下，其实磨板没什么技术难度，只是有点枯燥，要花点力气，完全不用担心会把板子磨穿磨到手指头哦。
