　　说到PCB抄板，你可能会感到羞愧或生气。不管是复制还是其他人复制，这篇关于PCB复制步骤的详细文章对你都很有用。你可以看到你的抄板步骤是否“专业”，你也可以考虑如何防止别人按照这些步骤抄…PCB板复制的详细步骤，包括双板复制的方法。

　　PCB板复制工艺流程简单。首先，扫描PCB板，并详细记录组件的位置。然后将零件拆装成BOM，安排材料采购。空白板被扫描成图片并由板复制软件处理并恢复到PCB板文档。然后，PCB文件被送到制版厂，制板然后购买。将元件焊接到PCB板上，然后在PCB板上进行测试和调试。

　　PCB板读数的具体步骤如下：

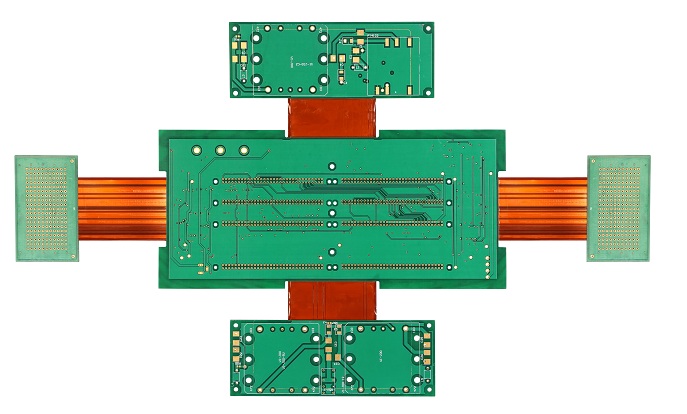

　　第一步是得到一块PCB。首先，在纸上记录所有元件的模型、参数和位置，特别是二极管、第三级晶体管的方向和IC间隙的方向。最好用数码相机拍两张元件位置的照片。PCB越先进，PCB上的二极管晶体管就越先进。它们中的一些没有被注意到，甚至根本看不见。

　　第二步是去除所有的多层板片并且从PAD孔中去除锡。用酒精清洗PCB，然后放入扫描仪。为了得到更清晰的图像，扫描仪需要稍微提高扫描像素。然后用水纱纸对顶层和底层进行轻微抛光，直到铜膜发光，放入扫描仪中，启动PHOTOSHOP，以彩色模式扫描两层。注意，PCB必须水平和垂直地放置在扫描仪中，否则扫描图像将不可用。

　　第三步是调整画布的对比度和亮度，以便有铜膜的部分和无铜膜的部分能够形成强烈的对比。然后将子图转换为黑白以检查线条是否清晰。如果没有，请重复此步骤。如果清除，则将该图保存为黑白BMP格式文件TOP。BMP和BOT。BMP。如果发现该图有问题，还可以使用PHOTOSHOP进行修复和修改。



　　第四步是将两个BMP格式文件转换为PROTEL格式文件，并将两个层转换为PROTEL。例如，通过两层的PAD和VIA的位置基本一致，这表明第一步做得很好。如果有任何偏差，重复第三步。因此，拷贝PCB板是非常耐心的工作，因为一个小问题会影响拷贝后的质量和匹配程度。

　　第五步，将TOP层的BMP转化为TOP.PCB，注意要转化到SILK层，就是黄色的那层，然后你在TOP层描线就是了，并且根据第二步的图纸放置器件。画完后将SILK层删掉。不断重复知道绘制好所有的层。

　　第六步，在PROTEL中将TOP.PCB和BOT.PCB调入，合为一个图就OK了。

　　第七步，用激光打印机将TOP LAYER，BOTTOM LAYER分别打印到透明胶片上(1：1的比例)，把胶片放到那块PCB上，比较一下是否有误，如果没错，你就大功告成了。

　　一块和原板一样的抄板就诞生了，但是这只是完成了一半。还要进行测试，测试抄板的电子技术性能是不是和原板一样。如果一样那真的是完成了。

　　备注：如果是多层板还要细心打磨到里面的内层，同时重复第三到第五步的抄板步骤，当然图形的命名也不同，要根据层数来定，一般双面板抄板要比多层板简单 许多，多层抄板容易出现对位不准的情况，所以多层板抄板要特别仔细和小心(其中内部的导通孔和不导通孔很容易出现问题)。
