简述PCB板元件之间的接线安排的注意事项
发布日期:2018-12-11 15:32    浏览次数:     作者:admin

  (1)印制电路中没有交叉电路。对于可能的交叉线,我们可以用“钻”和“绕”来解决这个问题。也就是说,让引线“钻”自其他电阻、电容器、晶体管下的间隙,或者“圆”自可能的交叉引线的一端。在特殊情况下,如何使电路非常复杂,为了简化设计,还允许使用引线交叉连接来解决交叉电路问题。

  (2)电阻器、二极管、管状电容器和其他部件具有“垂直”和“水平”安装。垂直是指元件本体垂直于电路板的安装和焊接。它的优点是节省空间。卧式是指平行于和靠近电路板的部件的安装和焊接。其优点是部件安装的机械强度较好。对于这两个不同的安装元件,印刷电路板上的元件的孔间距是不同的。

  (3)同一级电路的接地点应尽可能接近,该级电路的滤波电容器也应与该级的接地点连接。特别是晶体管的基极和发射极不应远离彼此。否则,两个接地点之间的铜箔过长,会造成干扰和自激。采用这种“一点接地”电路,工作更稳定,不易自激。

  (4)地线必须严格按照高频、中、低频电平的原则,按照弱电到强电的顺序排列。它们不能一次又一次地随机连接。水平之间的连接长度是优选的,并且必须遵守这一要求。特别是变频器、回热器和调频头的接地布线更加严格。

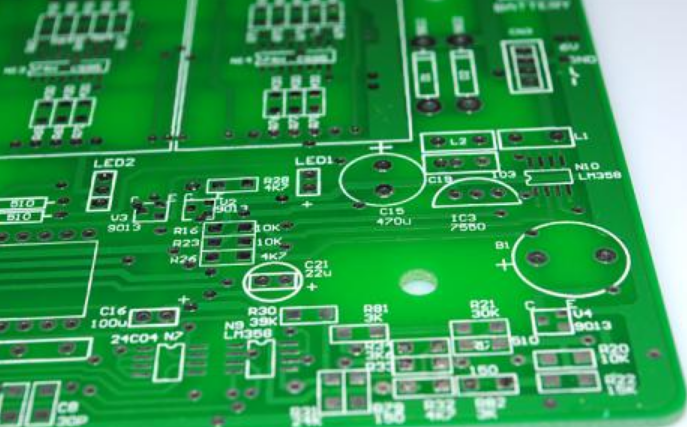

pcb打样

  如果有不正常的情况,就会发生自激,它将不起作用。调频头等高频电路常采用大面积的环绕地线,以保证良好的屏蔽效果。

  (5)强电流引线(公共接地线、电源引线等)应尽可能宽,以减少布线电阻和电压降,并减少寄生耦合引起的自激。

  (6)高阻抗的线路尽可能短,低阻抗的线路可以更长,因为高阻抗的线路容易产生凹槽和吸收信号,导致电路不稳定。电源线、接地线、无反馈元件的基线和发射极引线都是低阻抗线。

  发射极跟随器的基线和记录器的接地线必须分离成一条线,直到效果结束。如果两根接地线相连,则容易产生串扰,从而降低了分离度。

  综上所述PCB设计PCB打样优客板排线时经量做到整齐划一、错落有致、方便测试和维修。
