介绍pcb线路板打样的注意事项
发布日期:2018-12-06 13:25    浏览次数:     作者:admin

  PCB电路板打样是确定是否存在问题,以及是否可以在批量生产之前实现所需的功能。PCB电路板的防范对于避免问题、报废和增加成本非常重要。为此,奇发技术人员将向您介绍PCB打样时应注意的事项:

  一、作为一组工程师,PCB打样的预防措施如下:

  1、为了降低成本,必须根据不同的条件选择合理的打样量。

  2、特别确认设备包装,以避免由于包装错误导致的打样失败。

  3、对PCB电路板进行全面的电气检查,以提高电路板的电气性能。

  4、做好信号完整性布局,降低噪声,提高电路板的稳定性。

  二、作为制造商,PCB打样需要考虑:

  1、仔细检查相关的PCB文件,避免数据问题。

  2、全面实施工艺审批,并与生产厂家进行工艺配置。

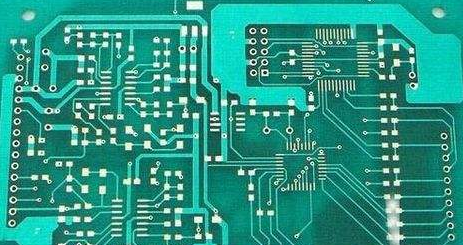

多层pcb打样

  3、与客户进行深入的沟通,详细了解客户要求和预防措施,防止出错。

  三、pcb线路板打样过程,注意事项有:

  1、元件的布局与走线

  元件的布局与走线对产品的寿命、稳定性、电磁兼容都有很大的影响,是应该特别注意的地方。需要注意元件的放置顺序,通常先放置与结构有关的固定位置的元器件,在从大到小放置其他元器件。另外元件布局还需要注意散热问题,应该将发热元件,分散放置,不要集中一处。

  2、调整完善

  完成pcb线路板布线后,需要对文字、个别元件、走线做些调整以及敷铜,以便进行生产、调试、维修。

  3、使用仿真功能PCB线路板打样

  为保证pcb线路板能正确进行打样,可使用软件进行仿真。特别是高频数字电路,可以提前发现一些问题,减少后期调试工作量。

  关于pcb线路板打样注意事项,今天就介绍到这里了,希望能帮助到大家。上海驰法是一家专业的pcb线路板生产厂家,具有多年的pcb线路板制作、设计、打样经验,实力雄厚,产品质量有保障。
